Cảm biến cắt ánh sáng — Phát hiện vật thể và đo profile 2D không tiếp xúc

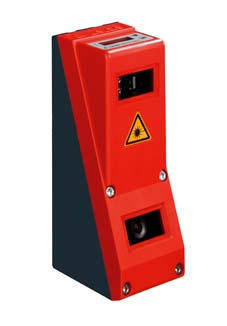

Cảm biến cắt ánh sáng (Light Section Sensors) Leuze chiếu một đường laser mỏng lên bề mặt vật thể — camera tích hợp thu nhận hình ảnh đường laser bị biến dạng bởi hình dạng vật thể và tính toán profile 2D theo thời gian thực. Đây là công nghệ lai giữa cảm biến quang học và xử lý hình ảnh — mang lại khả năng phát hiện và đo lường vượt trội so với cảm biến điểm truyền thống.
Nguyên lý hoạt động
- Chiếu đường laser: Laser line chiếu thành đường thẳng mỏng lên bề mặt vật thể
- Thu hình ảnh: Camera 2D thu hình ảnh đường laser từ góc tam giác
- Phân tích profile: Bộ xử lý tích hợp tính toán độ cao và hình dạng từ biến dạng đường laser
- Ngõ ra: Tín hiệu switching, giá trị khoảng cách analog hoặc dữ liệu profile qua IO-Link/Ethernet
Tính năng và lợi ích
- Phát hiện diện rộng: Một sensor bao phủ vùng phát hiện rộng — thay thế nhiều cảm biến điểm
- Đo profile 2D: Không chỉ phát hiện hiện diện mà còn đo hình dạng, độ cao, nghiêng lệch
- Không tiếp xúc: Phù hợp sản phẩm mềm, dễ vỡ hoặc bề mặt nhạy cảm
- Tốc độ cao: Xử lý profile hàng nghìn lần/giây — phù hợp băng tải tốc độ cao
- Bù nền thông minh: Tự động bỏ qua băng tải, chỉ phát hiện vật thể phía trên
Ứng dụng tiêu biểu
Phát hiện vật thể trên băng tải
Phát hiện sự hiện diện, đếm và phân loại vật thể theo chiều cao — thay thế nhiều cặp cảm biến quang điện truyền thống.
Kiểm tra kích thước
Đo chiều cao, chiều rộng và kiểm tra profile của sản phẩm trong quá trình sản xuất — phát hiện lỗi kích thước tức thì.
Phát hiện vật thể nhô ra / thiếu
Kiểm tra sản phẩm có đủ thành phần (nắp, nhãn, phụ kiện) bằng cách so sánh profile với mẫu chuẩn.
Hướng dẫn robot
Cung cấp dữ liệu vị trí và hình dạng vật thể cho robot pick-and-place — nâng cao độ chính xác gắp.
So sánh với cảm biến quang truyền thống
| Tiêu chí | Cảm biến điểm | Light Section Sensor |
|---|---|---|
| Vùng phát hiện | Điểm/đường đơn | Vùng rộng 2D |
| Thông tin thu được | Có/Không | Profile hình dạng |
| Số sensor cần thiết | Nhiều | Một |
| Cài đặt | Đơn giản | Cần cấu hình phần mềm |
| Chi phí hệ thống | Thấp đơn vị | Cao hơn, ít sensor hơn |
