Màn chắn ánh sáng Leuze phát hiện vật thể trên diện rộng bằng mảng chùm tia song song — giải pháp tối ưu cho kiểm soát kích thước, giám sát hiện diện và phân loại sản phẩm trong logistics và sản xuất.
Màn chắn ánh sáng — Phát hiện diện rộng, độ phân giải cao

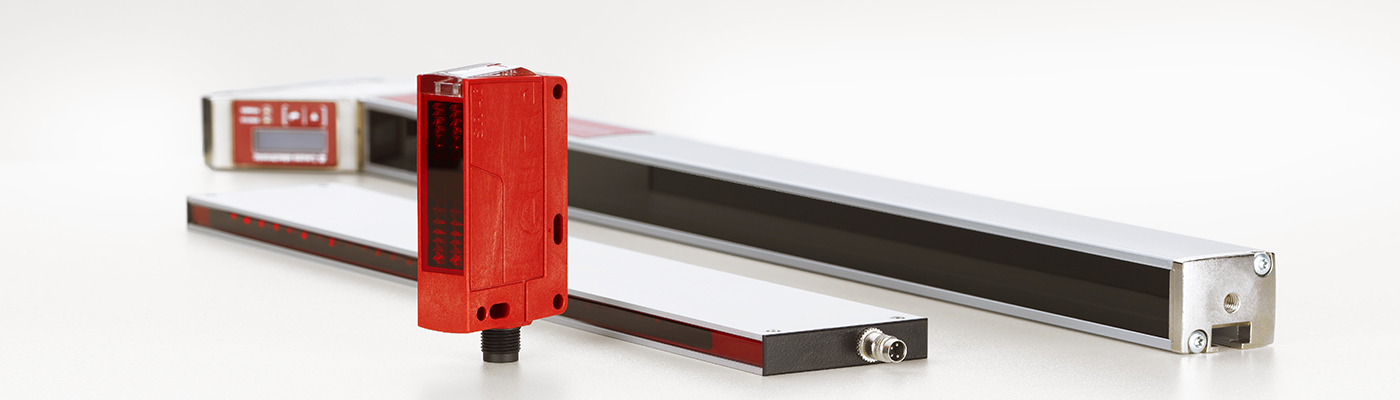

Màn chắn ánh sáng Leuze tạo ra một “bức màn” gồm nhiều chùm tia song song giữa thanh phát (emitter bar) và thanh thu (receiver bar). Vật thể bất kỳ đi qua vùng phát hiện sẽ chắn ít nhất một chùm tia và kích hoạt tín hiệu. Độ phân giải từ 5 mm đến 50 mm — lựa chọn theo kích thước vật thể nhỏ nhất cần phát hiện.
Ba kiểu thiết kế chính
Narrow Design — Thiết kế thân mảnh
Thân sensor mảnh nhất trong dòng sản phẩm — lắp đặt trong không gian hạn chế:
- Chiều rộng thân: Chỉ 10–15 mm
- Lý tưởng cho băng tải có vách chặn hẹp
- Không cần vùng lắp đặt rộng hai bên
- Kết nối M12 tiêu chuẩn — tích hợp dễ dàng
Standard Design — Hiệu suất cân bằng
Dòng phổ thông cho hầu hết ứng dụng công nghiệp:
- Khoảng cách hoạt động đến 10 m
- Chiều cao vùng phát hiện từ 80 mm đến 1.600 mm
- Độ phân giải 5, 10, 20, 30, 40, 50 mm
- Ngõ ra PNP/NPN, tùy chọn IO-Link
- Tích hợp blanking (bỏ qua vùng cố định) và floating blanking
Reflection Principle — Nguyên lý phản xạ gương
Emitter và receiver trong cùng một thân — ánh sáng phản xạ qua gương:
- Lắp đặt chỉ một phía: Tiết kiệm chi phí, đơn giản hóa cơ khí
- Khoảng cách hoạt động đến 4 m
- Phù hợp khi không thể lắp đặt hai phía băng tải
Tính năng thông minh
Blanking — Bỏ qua vùng cố định
Cho phép bỏ qua một hoặc nhiều vùng trong màn chắn — ví dụ bỏ qua giá đỡ hoặc thiết bị cố định đi qua màn chắn mà không gây tín hiệu giả.
Floating Blanking — Bỏ qua vùng di động
Tự động nhận ra và bỏ qua vật thể nhỏ hơn kích thước định nghĩa — chỉ phát hiện vật thể lớn hơn ngưỡng cài đặt.
Cascade — Kết nối nối tiếp
Kết nối nhiều màn chắn thành chuỗi qua cổng cascade — quản lý và kết nối đơn giản với chỉ một cáp ra PLC.
Ứng dụng tiêu biểu
| Ứng dụng | Thông số quan trọng | Kiểu thiết kế |
|---|---|---|
| Đo kích thước kiện hàng | Độ phân giải 10–20 mm | Standard |
| Phát hiện hiện diện sản phẩm | Độ phân giải 20–50 mm | Narrow / Standard |
| Phân loại theo chiều cao | Chiều cao vùng phát hiện lớn | Standard |
| Đếm sản phẩm trên băng tải | Tốc độ chuyển mạch cao | Narrow |
| Kiểm soát cổng thang máy hàng | Vùng phát hiện rộng | Reflection |
Download Datasheet
Tài liệu kỹ thuật chi tiết đang được cập nhật. Vui lòng liên hệ để nhận datasheet theo yêu cầu.
