Safety Radar System — An toàn không giới hạn bởi môi trường

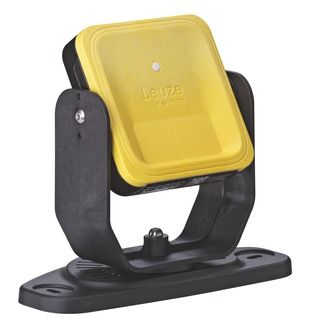

Hệ thống radar an toàn Leuze LBK sử dụng sóng radar tần số 24 GHz để phát hiện người và vật thể xâm nhập vùng bảo vệ — hoàn toàn không bị ảnh hưởng bởi khói, bụi, sương mù, mưa hay ánh sáng mạnh/yếu. Trong khi laser scanner gặp khó khăn ngoài trời hoặc trong môi trường bụi nặng, radar an toàn hoạt động ổn định trong mọi điều kiện thời tiết và môi trường.

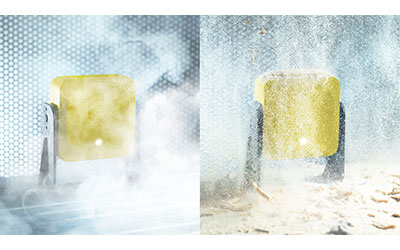

Nguyên lý hoạt động
Radar phát sóng điện từ 24 GHz và phân tích tín hiệu phản xạ:
- Phát hiện chuyển động: Hiệu ứng Doppler nhận diện vật thể đang di chuyển
- Đo khoảng cách: Time-of-flight xác định vị trí chính xác trong vùng giám sát
- Phân loại đối tượng: Phân biệt người (mục tiêu nhỏ, di chuyển) vs xe nâng (mục tiêu lớn)
- Hai vùng độc lập: Vùng cảnh báo (warning) và vùng bảo vệ (protection) có thể cấu hình riêng

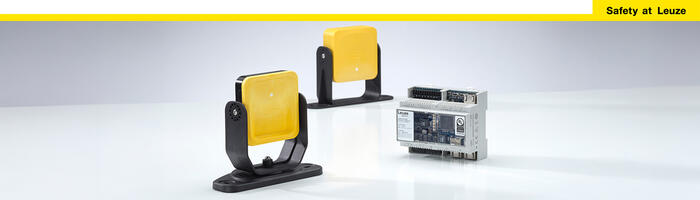

Cấu trúc hệ thống LBK
| Thông số | Giá trị |
|---|---|
| Mức an toàn | PL d / SIL 2 |
| Tần số | 24 GHz |
| Góc giám sát | Đến 120° ngang |
| Tầm phát hiện người | Đến 8 m |
| Ngõ ra | OSSD kép |
| Môi trường | IP67, −30°C đến +60°C |
| Ứng dụng ngoài trời | Có |
Ưu điểm so với laser scanner
| Điều kiện môi trường | Laser Scanner | Safety Radar |
|---|---|---|
| Bụi nặng (nhà máy xi măng) | Bị ảnh hưởng | Không ảnh hưởng |
| Sương mù dày đặc | Tín hiệu yếu | Hoạt động bình thường |
| Mưa ngoài trời | Nhiễu | Không ảnh hưởng |
| Ánh nắng trực tiếp | Bão hòa | Không ảnh hưởng |
| Khói hàn | Bị ảnh hưởng | Không ảnh hưởng |
Ứng dụng tiêu biểu
- AGV ngoài trời: Phát hiện người đi bộ trên đường di chuyển AGV — kể cả mưa và đêm tối
- Cổng vào nhà kho: Phát hiện xe nâng vào ra cổng lớn — môi trường gió, bụi
- Nhà máy xi măng, khai mỏ: Giám sát vùng nguy hiểm trong môi trường bụi nặng
- Bãi chứa ngoài trời: Phát hiện người xâm nhập vùng cấm dưới mưa và sương
- Lò nung, môi trường nhiệt: Nơi laser bị ảnh hưởng bởi nhiễu nhiệt
Download Datasheet
Tài liệu kỹ thuật chi tiết đang được cập nhật. Vui lòng liên hệ để nhận datasheet theo yêu cầu.
