Hộp kết nối — Tập trung tín hiệu cảm biến, giảm chi phí đấu nối

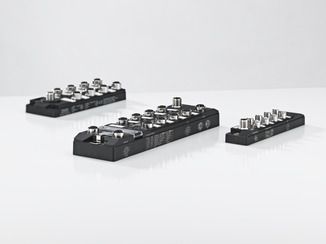

Hộp kết nối Leuze là giải pháp phân phối và tập trung tín hiệu cảm biến — thay vì kéo hàng chục cáp riêng lẻ từ cảm biến về tủ điện, hộp kết nối đặt gần nhóm cảm biến và gộp tín hiệu vào một cáp chính duy nhất. Giảm đáng kể chi phí cáp, công lắp đặt và không gian tủ điện.
Phân loại hộp kết nối
Passive Junction Box — Hộp kết nối thụ động
Phân phối nguồn và gộp tín hiệu đơn giản:
- 4–8 cổng M12 đầu ra cảm biến
- 1 cổng M12/M23 đầu vào về tủ điện
- Không có bộ xử lý — chỉ đấu nối cơ học
- Chi phí thấp — lắp đặt đơn giản
- Phù hợp: Nhóm cảm biến digital gần nhau

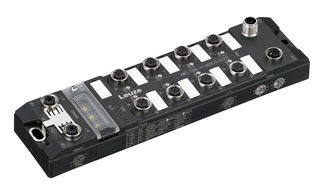

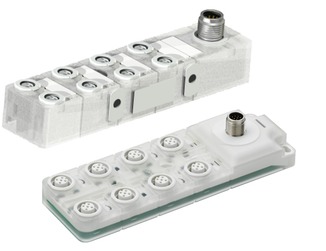

IO-Link Hub — Bộ tập trung IO-Link
Tập trung và chuyển đổi tín hiệu IO-Link:
- 4–8 cổng IO-Link device (M8/M12)
- 1 cổng Ethernet uplink về IO-Link master hoặc PLC
- Truyền dữ liệu quá trình + cấu hình tham số từ xa cho từng cảm biến
- Cấp nguồn 24VDC cho cảm biến qua cổng IO-Link (Class A/B)
- Phù hợp: Mạng cảm biến thông minh trong sản xuất Industry 4.0
Lợi ích lắp đặt
| Tiêu chí | Không dùng hộp kết nối | Dùng hộp kết nối |
|---|---|---|
| Số cáp về tủ điện | 1 cáp/cảm biến | 1 cáp/nhóm 4–8 cảm biến |
| Chi phí cáp | Cao | Giảm 60–80% |
| Không gian máng cáp | Lớn | Nhỏ hơn nhiều |
| Thời gian lắp đặt | Lâu | Nhanh hơn |
| Chẩn đoán từ xa | Không (digital I/O) | Có (IO-Link hub) |
Thông số kỹ thuật
| Thông số | Passive | IO-Link Hub |
|---|---|---|
| Số cổng thiết bị | 4–8 | 4–8 |
| Giao tiếp uplink | M12/M23 (cáp đa lõi) | Ethernet, IO-Link |
| Cấp bảo vệ | IP67 | IP67 |
| Nguồn | 24 VDC qua cáp | 24 VDC qua cáp |
| Chẩn đoán | Không | LED + IO-Link status |
