ODT5B(I)L1 - Cảm biến ToF nhỏ gọn, tầm xa, giá tối ưu

ODT5B(I)L1 là dòng cảm biến khoảng cách ứng dụng công nghệ Time-of-Flight (ToF) mới của Leuze, đặt trong vỏ Series 5B nhỏ gọn (11 x 32,4 x 20 mm) nhưng đạt tầm hoạt động đến 2,5 m mà không cần reflector. Đây là lựa chọn giá tối ưu hơn so với các dòng ToF hiện có của Leuze, phù hợp các ứng dụng phát hiện vật thể trên băng tải, hệ thống intralogistics và nhiều ngành công nghiệp khác mà trước đây công nghệ ToF thường có chi phí cao hơn.

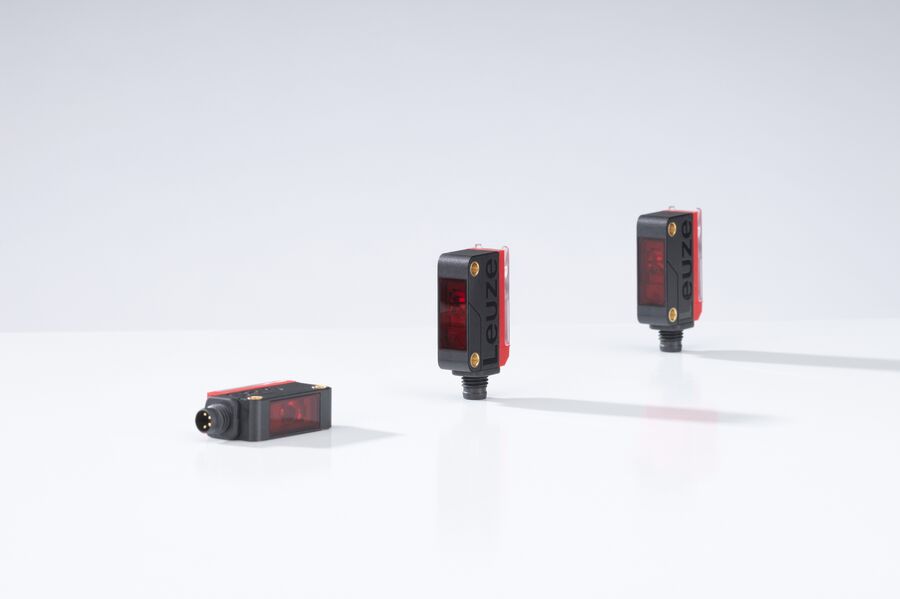

Cảm biến ODT5B(I)L1 Leuze - cảm biến Time-of-Flight vỏ nhỏ gọn Series 5B

Bốn biến thể theo ánh sáng và tầm hoạt động

Phiên bản	Nguồn sáng	Tầm hoạt động	Tần số / Đáp ứng
ODT5BL1 Speed	Laser đỏ	50 - 1000 mm	100 Hz / 5 ms
ODT5BL1 Range	Laser đỏ	50 - 1500 mm	50 Hz / 10 ms
ODT5BIL1 Speed	Laser hồng ngoại	30 - 2000 mm	100 Hz / 5 ms
ODT5BIL1 Range	Laser hồng ngoại	30 - 2500 mm	50 Hz / 10 ms

Bản laser đỏ cho điểm sáng dễ quan sát khi căn chỉnh, bản hồng ngoại cho tầm hoạt động xa hơn và ít bị ảnh hưởng bởi ánh sáng môi trường. Mỗi nguồn sáng đều có hai lựa chọn: Speed (tần số chuyển mạch cao, đáp ứng nhanh) hoặc Range (tầm hoạt động xa hơn).

Lợi ích chính

Vỏ nhỏ, lắp lẫn với Series 5B hiện có

Kích thước 11 x 32,4 x 20 mm, dùng ren M3 threaded sleeves tương thích vị trí lắp đặt với các cảm biến Series 5B đang sử dụng, không cần thiết kế lại giá đỡ khi nâng cấp.

Hai trong một: chuyển mạch và đo lường qua IO-Link

ODT5B(I)L1 vừa có 2 ngõ ra chuyển mạch độc lập (mỗi ngõ ra có điểm chuyển mạch riêng), vừa xuất giá trị đo khoảng cách qua IO-Link. Dữ liệu chẩn đoán qua IO-Link còn hỗ trợ theo dõi tình trạng hệ thống và bảo trì dự đoán.

Công nghệ Multispot

Nhiều điểm sáng nhỏ được sắp xếp tối ưu, hoạt động như một điểm sáng đơn nhưng cho độ sắc nét biên dạng cao hơn, phát hiện ổn định cả với vật thể có hình dạng không đều hoặc bề mặt không bằng phẳng.

Object test bằng nút Teach

Nhấn giữ nút Teach 250 ms đến 2 giây để kích hoạt chế độ kiểm tra vật thể: điểm sáng nhấp nháy, đèn LED xanh báo đủ dự trữ tín hiệu, đèn vàng báo dự trữ tín hiệu ở mức giới hạn. Chế độ tự tắt sau 15 giây hoặc tắt thủ công bằng cách nhấn lại nút Teach.

Không cần reflector

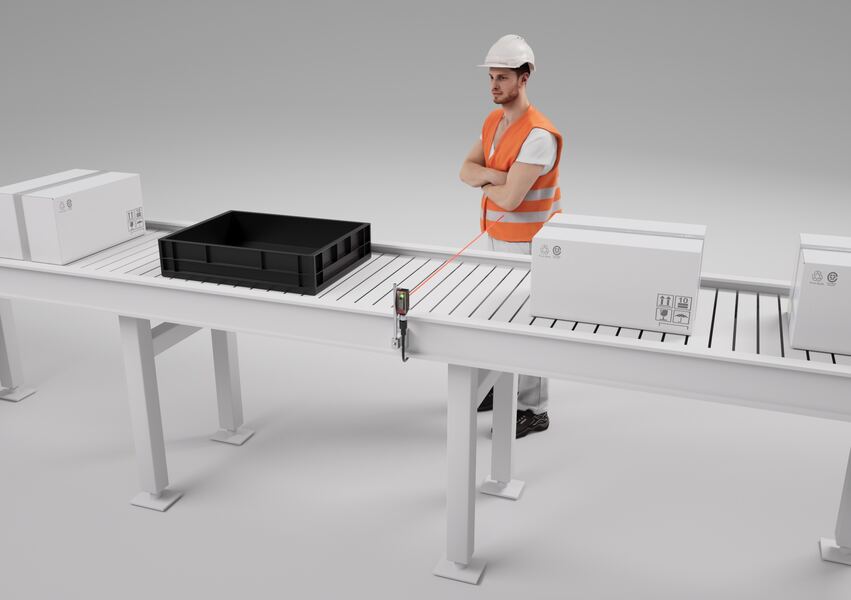

Vì dựa trên nguyên lý đo thời gian bay thay vì phản xạ qua gương, ODT5B(I)L1 không cần lắp reflector đối diện, giảm công sức lắp đặt, không có vấn đề khử phân cực (depolarization) và không bị nhầm lẫn bởi vật phản quang trong nền (như áo bảo hộ phản quang phía sau băng tải).

Thông số chung

Thông số	Giá trị
Vỏ	IP67, 11 x 32,4 x 20 mm
Chứng nhận	CE, UL, ECOLAB
Nhiệt độ hoạt động	-30 đến 55 độ C
Kết nối	M8 connector, M12-Pigtail, hoặc cáp 2 m
Ngõ ra	2 ngõ ra chuyển mạch độc lập, Push/Pull
Giao tiếp	IO-Link (xuất giá trị đo)
Độ lặp lại (1 sigma)	dưới 12 mm
Thời gian khởi động	dưới 1 phút

Download Datasheet

Tài liệu kỹ thuật chi tiết đang được cập nhật. Vui lòng liên hệ để nhận datasheet theo yêu cầu.
