Cảm biến nhánh đôi đo lường — Measuring Fork Sensors | Leuze Việt Nam

Cảm biến nhánh đôi đo lường — Độ chính xác micromet, không tiếp xúc

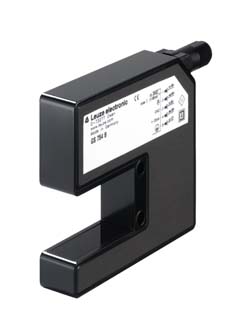

Cảm biến nhánh đôi đo lường (Measuring Fork Sensors) Leuze chiếu dải hồng ngoại qua khe chữ U — CCD line tích hợp trong nhánh thu đo chính xác bóng của vật thể đi qua. Từ hình ảnh bóng này, cảm biến tính toán chiều rộng, vị trí cạnh và đường kính vật thể với độ chính xác đến vài micromet, không tiếp xúc, liên tục trên dây chuyền đang chạy.

Nguyên lý hoạt động

1. Chiếu dải hồng ngoại đều: Thanh phát chiếu dải ánh sáng đồng đều qua toàn khe chữ U
2. Vật thể tạo bóng: Vật thể đi qua khe chặn một phần dải ánh sáng, tạo bóng tương ứng
3. CCD line đo bóng: CCD line xác định chính xác vị trí và chiều rộng bóng
4. Tính toán: Bộ xử lý tính chiều rộng, vị trí cạnh trái/phải và tâm vật thể
5. Ngõ ra: Analog 4–20 mA / 0–10 V hoặc dữ liệu số qua IO-Link / RS-422

Thông số đo lường

Ứng dụng tiêu biểu

Đo đường kính dây và cáp

Kiểm tra đường kính dây đồng, cáp điện liên tục trong sản xuất — phát hiện sai lệch ngoài dung sai ngay trên dây chuyền kéo dây, không cần dừng máy.

Đo chiều dày tấm và màng

Đo chiều dày tấm kim loại, nhựa, màng film — kiểm soát chất lượng trong sản xuất cán tấm và ép phun.

Phát hiện cạnh và định vị

Xác định vị trí cạnh vật thể với độ chính xác cao — hướng dẫn robot hoặc điều chỉnh vị trí cắt và gia công.

Kiểm tra linh kiện chính xác

Đo chiều rộng và đường kính linh kiện nhỏ trong sản xuất điện tử và cơ khí chính xác.

Lợi ích so với đo tiếp xúc

Download Datasheet

Tài liệu kỹ thuật chi tiết đang được cập nhật. Vui lòng liên hệ để nhận datasheet theo yêu cầu.
