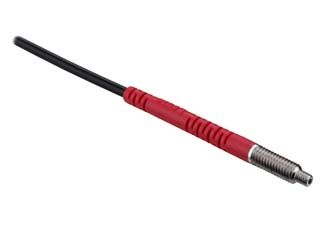

Cáp quang sợi — Đưa ánh sáng cảm biến vào không gian chật hẹp
Cáp quang sợi Leuze kết nối với đầu khuếch đại cảm biến quang điện, dẫn ánh sáng đến đầu dò nhỏ gọn đặt tại vị trí phát hiện — cho phép lắp đặt cảm biến ở vị trí thuận tiện trong khi đầu dò tiếp cận vị trí chật hẹp, nhiệt độ cao hoặc môi trường khắc nghiệt mà thân cảm biến điện tử không thể chịu được.
Phân loại cáp quang

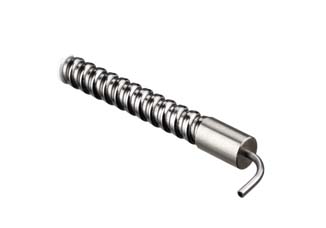

Sợi thủy tinh (Glass Fiber)
- Độ nhạy cao nhất: Truyền ánh sáng hiệu quả hơn sợi nhựa — phát hiện vật thể rất nhỏ
- Tầm phát hiện xa hơn: Phù hợp khi cần tầm hoạt động tối đa
- Chịu nhiệt đến 300°C: Lắp trong lò nhiệt, môi trường nung
- Đầu sợi cần cắt và đánh bóng đúng kỹ thuật để đạt hiệu suất tối đa

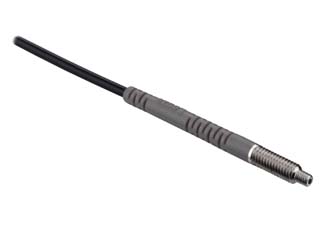

Sợi nhựa (Plastic Fiber)
- Linh hoạt, dễ uốn cong: Bán kính cong nhỏ — lắp trong không gian phức tạp
- Chịu rung động tốt: Phù hợp máy móc có rung động cao
- Chi phí thấp hơn: Phù hợp ứng dụng tiêu chuẩn
- Nhiệt độ hoạt động đến 70°C
Hình dạng đầu dò
| Đầu dò | Ứng dụng |
|---|---|
| Thẳng (axial) | Phát hiện thẳng theo trục — thông qua lỗ nhỏ |
| Góc 90° (radial) | Phát hiện vuông góc với cáp — lắp sát tường |
| Khuếch tán (diffuse) | Phát hiện phản xạ từ bề mặt gần |
| Song song (parallel) | Emitter và receiver trong cùng đầu dò — retroreflective miniature |
| Hội tụ (convergent) | Tiêu điểm cố định — phát hiện vật thể nhỏ ở khoảng cách xác định |
Ứng dụng tiêu biểu
- Phát hiện linh kiện nhỏ trên PCB: Đầu dò thủy tinh nhỏ phát hiện SMD chip, lead component
- Kiểm tra lỗ và hốc: Đầu dò thẳng đưa vào lỗ nhỏ kiểm tra có chi tiết không
- Môi trường nhiệt độ cao: Sợi thủy tinh chịu nhiệt lắp tại lò nung, máy hàn
- Máy bao gói và đóng nhãn: Phát hiện nhãn trong suốt, màng mỏng, nắp chai
