Gương phản xạ và cột thiết bị — Deflecting Mirrors & Device Columns | Leuze Việt Nam

Gương phản xạ và cột thiết bị — Linh hoạt bố trí cảm biến quang điện

Gương phản xạ và cột thiết bị Leuze cho phép bố trí cảm biến quang điện linh hoạt trong không gian thực tế — chuyển hướng tia sáng 90° qua các góc khuất, tạo hàng rào bảo vệ hình chữ L/U, hoặc cung cấp cột lắp đặt chuẩn hóa cho nhiều thiết bị trên cùng vị trí.

Gương phản xạ (Deflecting Mirrors)

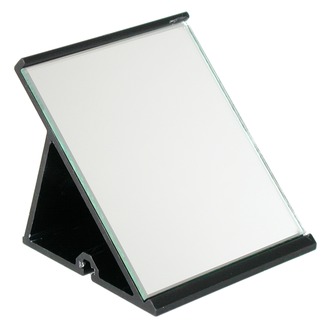

Gương đơn — Chuyển hướng 90°

Chuyển hướng tia sáng 90° qua góc cột hoặc vật cản:

• Ứng dụng điển hình: Cảm biến retroreflective — tia từ emitter-receiver đến gương → phản xạ 90° → đến reflector → phản xạ về receiver
• Cho phép bảo vệ vùng hình chữ L với một cặp cảm biến duy nhất
• Vật liệu kính quang học chất lượng cao — phản xạ tối thiểu 95%
• Giá đỡ xoay điều chỉnh ±5° — dễ căn chỉnh

Gương liên tục — Nhiều điểm phản xạ

Tạo hàng rào bảo vệ hình chữ U hoặc hình chữ C:

• Kết hợp nhiều gương chuyển hướng 90° liên tiếp
• Safety light curtain một bộ bảo vệ ba mặt — tiết kiệm chi phí
• Lưu ý: Mỗi lần chuyển hướng giảm tầm hoạt động — cần tính toán theo datasheets

Cột thiết bị (Device Columns)

Cột nhôm ép đùn tiêu chuẩn hóa — lắp đặt nhiều thiết bị cùng vị trí:

• Rãnh T-slot: Lắp cảm biến, gương và giá đỡ ở bất kỳ vị trí nào theo chiều cao
• Chiều cao: 500 mm đến 2.000 mm — cắt theo yêu cầu
• Lắp đặt: Chân đế bulong hoặc mặt bích — lắp sàn hoặc tường
• Phù hợp lắp đặt safety light curtain tại cửa máy — một cột hai bên emitter và receiver

Download Datasheet

Tài liệu kỹ thuật chi tiết đang được cập nhật. Vui lòng liên hệ để nhận datasheet theo yêu cầu.
