Nền tảng công nghệ cho chế biến gỗ hiện đại
Với nhiều năm kinh nghiệm trong lĩnh vực cảm biến công nghiệp, Leuze mang đến các giải pháp toàn diện cho ngành chế biến gỗ — từ phát hiện phôi gỗ trên băng tải, đo kích thước, định vị kho tầng cao đến bảo vệ an toàn khu vực máy móc tự động.
Các nhà sản xuất máy chế biến gỗ hàng đầu đang thiết lập chuẩn mực mới với hệ thống tự động hóa thông minh. Cảm biến tương thích Industry 4.0 của Leuze cho phép tối ưu hóa quy trình minh bạch, với giải pháp cloud đảm bảo dữ liệu luôn sẵn sàng cho giám sát và bảo trì từ xa toàn cầu.

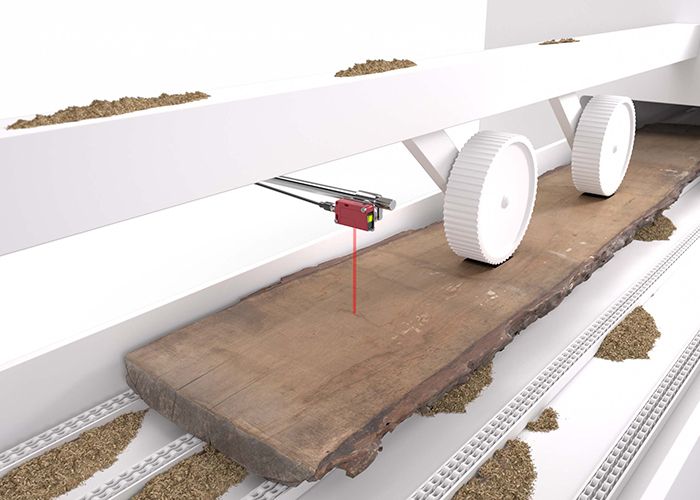

Phát hiện phôi gỗ tại khu vực nạp liệu
Các chi tiết gỗ được vận chuyển giữa các trạm gia công qua băng tải. Để điều khiển quá trình vận chuyển và từng công đoạn gia công, mỗi tấm ván phải được phát hiện chính xác vị trí.
Cảm biến quang điện series HT 46C hoặc HRT 8 với mô hình khuếch tán, tầm phát hiện lớn, phát hiện đáng tin cậy các tấm ván gỗ dù có sự khác biệt về kết cấu hay màu sắc bề mặt.
Photoelectric sensor

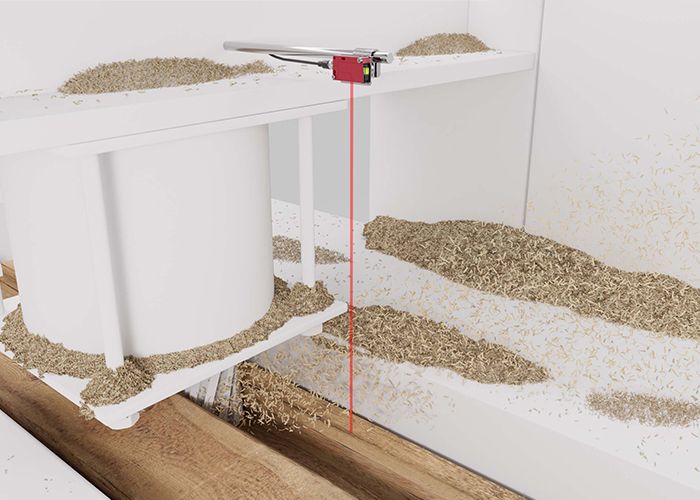

Phát hiện vật thể trong môi trường bụi bẩn (quang học)
Trong chế biến gỗ, các vật thể gỗ phải được phát hiện để kiểm soát quy trình theo cách không bị ảnh hưởng bởi bụi và mùn cưa tích tụ.
Cảm biến khuếch tán series 46 và 49 với dự trữ chức năng cao và điểm sáng năng lượng lớn phù hợp cho phát hiện vật thể trong môi trường bẩn. Các mẫu thích ứng tăng cường khả năng chống bụi như HT46C.E còn mạnh mẽ hơn nữa.
Diffuse sensor, dust-resistant

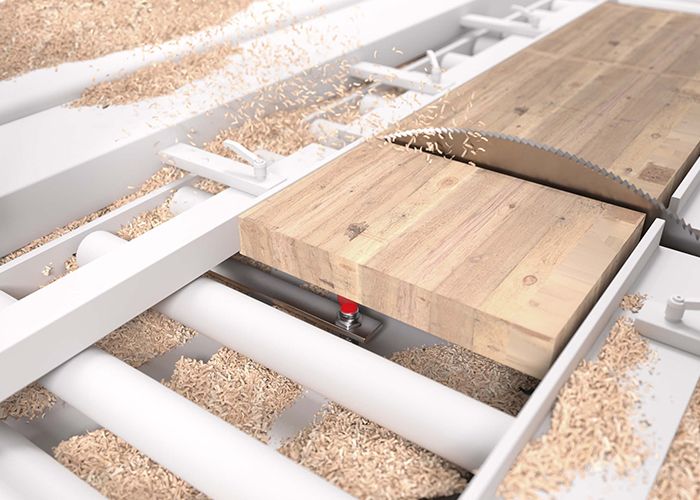

Phát hiện vật thể trong môi trường bụi bẩn (điện dung)
Để khởi động máy cưa hoặc trạm gia công tự động, tấm gỗ phải được phát hiện bất kể bề mặt — kể cả trong môi trường đặc biệt nhiều bụi hoặc mùn cưa rơi vãi.
Cảm biến điện dung dạng M18 hoặc M30 với tầm đo đến 60mm dễ dàng tích hợp vào băng tải. Phát hiện tấm gỗ bất kể màu sắc hay mùn cưa. Series LCS1 với vỏ kim loại là phiên bản cực kỳ bền chắc; LCS2 vỏ nhựa cũng là lựa chọn linh hoạt.
Capacitive sensor M18/M30

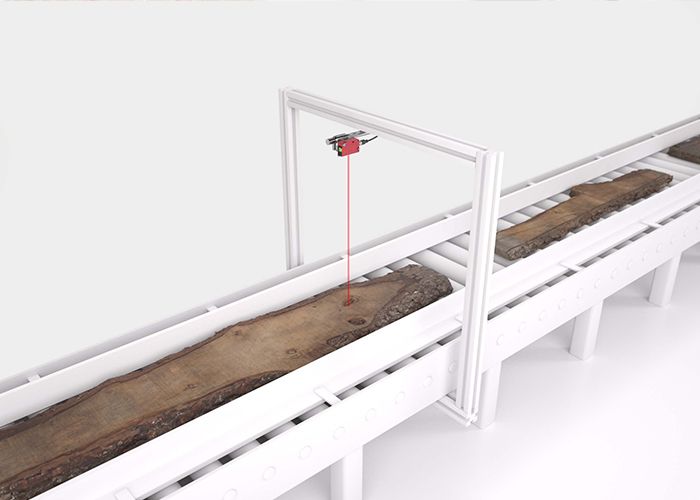

Tính toán chiều dài phôi gỗ
Chiều dài của các chi tiết gỗ — từ gỗ thô đến thanh gỗ xẻ — cần được xác định linh hoạt ở tốc độ băng tải không đổi thông qua cảm biến kết hợp hệ thống điều khiển.
Cảm biến quang điện với thời gian phản hồi ngắn cho phép xác định chiều dài đáng tin cậy. Cảm biến laser khuếch tán HT46CL (độ chính xác cao) hoặc series HT49/HT25 với điểm sáng LED tùy theo tầm đo yêu cầu.
Laser & LED diffuse sensor

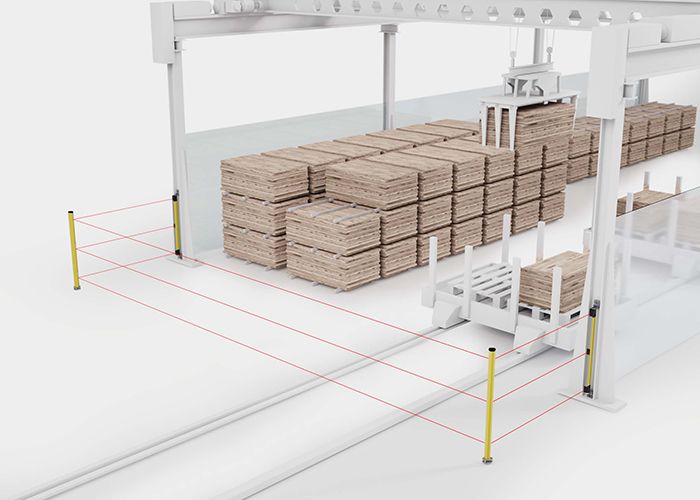

Bảo vệ lối vào khu vực cầu trục
Khu vực hoạt động tự động của cầu trục cần được bảo vệ để đảm bảo vận hành trơn tru, sử dụng cảm biến an toàn quang điện để giảm thiểu tác động tại các điểm ra vào.
Rào chắn an toàn ánh sáng MLD với 2, 3 hoặc 4 tia đến 80m bảo vệ các khu vực lớn. Cột gương cho phép lệch tia tại các góc. Nếu cần lắp đặt linh hoạt hơn, thiết bị tia sáng an toàn SLS46C phù hợp để thiết lập hệ thống đa tia.
Safety light barrier, up to 80m

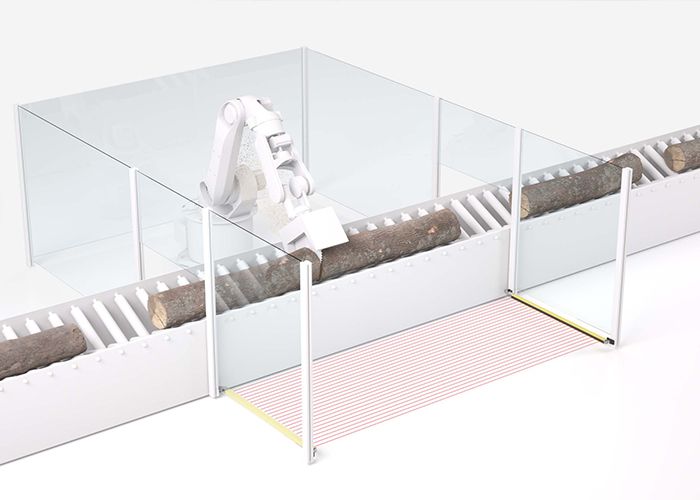

Bảo vệ cá nhân tại khu vực robot & điểm nguy hiểm
Tất cả các khu vực trước cửa mở máy và điểm nạp liệu gần điểm nguy hiểm phải được bảo vệ bằng cảm biến an toàn độ phân giải cao để phát hiện cả những vật cản nhỏ nhất.
Màn chắn an toàn ánh sáng MLC với độ phân giải tầng từ 14mm và chiều dài đến 3000mm cung cấp giải pháp tùy chỉnh. Với bảo vệ tiêu chuẩn đơn giản, ELC cũng phù hợp cho cửa mở đến 1500mm.
Safety light curtain, 14mm resolution

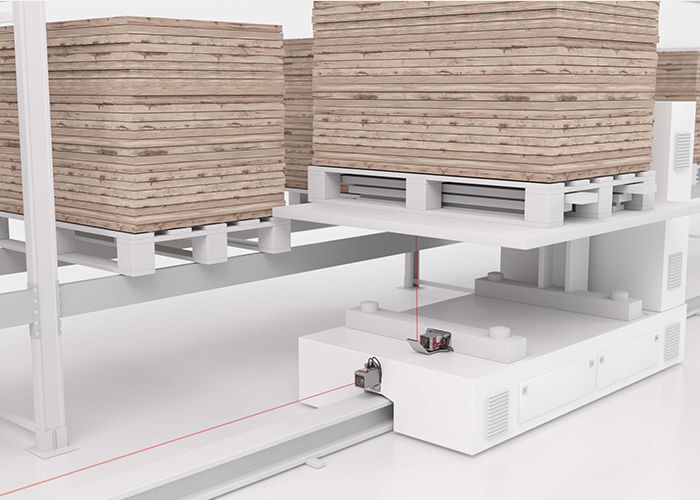

Định vị trong kho tầng cao
Vận chuyển tự động tấm gỗ hoặc bó gỗ trong kho đòi hỏi định vị nhanh và chính xác cho xe trung chuyển hoặc cẩu xếp hàng, với tầm hoạt động và độ chính xác phù hợp.
Hệ thống định vị laser bền vững AMS 100 hoặc AMS 300 với tầm hoạt động đến 300m và nhiều giao diện kết nối PLC. Phù hợp với mọi quy mô kho chứa gỗ công nghiệp.
Laser positioning system, up to 300m

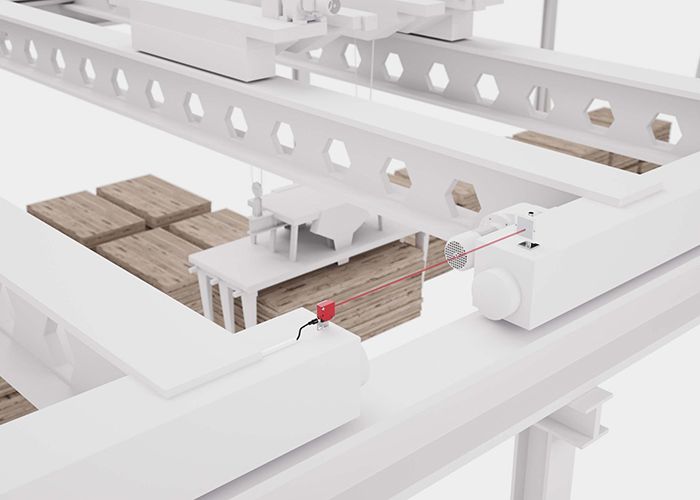

Phát hiện va chạm & định vị cẩu
Trong hệ thống có nhiều cẩu tự động trên cùng một ray, phải tránh va chạm. Tầm hoạt động của cảm biến cần được chọn theo tốc độ di chuyển của cẩu.
Cảm biến quang học series ODS 96/10 hoặc HT10/96 giám sát va chạm đến 25m với phản xạ gương, tín hiệu analog hoặc digital. Tùy yêu cầu: vỏ nhựa gia cường (SR10) hoặc vỏ kim loại (SR96).
Collision monitoring, up to 25m

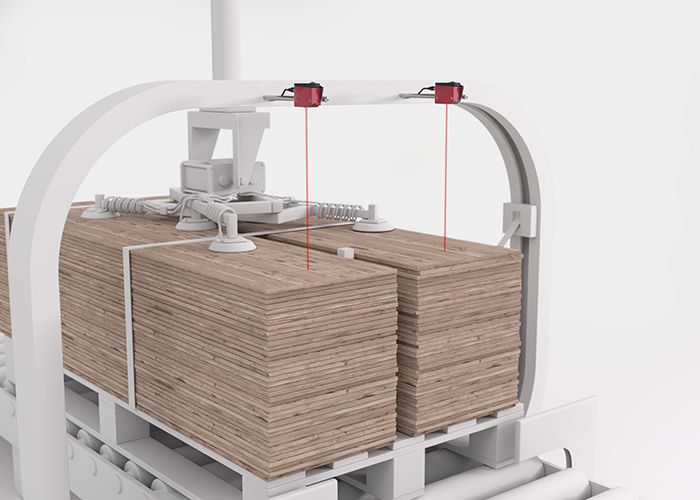

Đo chiều cao, kích thước & thể tích đống gỗ
Xếp gỗ tự động sau khi cưa hoặc gia công đòi hỏi giám sát chiều cao để đảm bảo đống gỗ đồng đều. Vì chiều rộng đống khác nhau, giám sát phải thực hiện từ phía trên.
Tùy chiều cao đống gỗ: cảm biến đo khoảng cách series ODS 110 hoặc cảm biến khuếch tán đa điểm chuyển mạch (ToF) đo/giám sát chiều cao từ trên. Phiên bản đặc biệt bền trong vỏ kim loại là ODS 96.
Distance sensor, ToF measurement

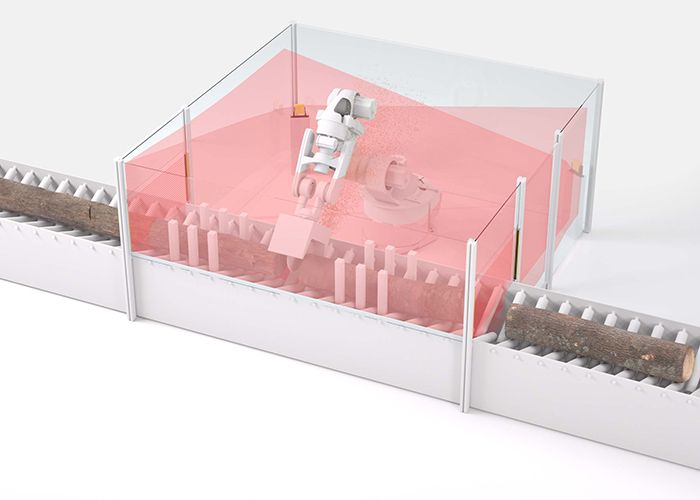

Bảo vệ lối vào khu vực máy cưa
Chức năng khóa khởi động lại bổ sung ngăn ngừa tai nạn trong các khu vực giám sát, bao gồm cả khu vực cắt xẻ — môi trường này đòi hỏi khả năng chống bụi rất cao.
Hệ thống radar an toàn LBK bền vững chống bụi bẩn. Cần tối thiểu hai thiết bị cho giám sát khu vực tế bào cưa. Tùy quy mô tế bào, có thể kết hợp đến sáu cảm biến LBK với một bộ điều khiển.
Area monitoring, dust-resistant

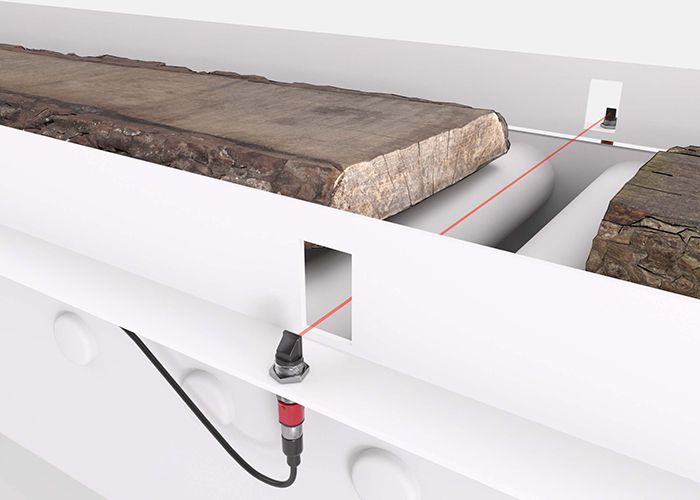

Kiểm soát hiện diện trên băng tải gỗ
Cần cảm biến dễ tích hợp, có thể lắp ở thành bên băng tải để phát hiện các chi tiết gỗ — hoạt động tin cậy trong môi trường bụi và có thể có rung động nhẹ.
Cảm biến hình trụ bền vững series PRK 328 với đầu quang góc giảm không gian lắp đặt và tăng độ sẵn sàng trong môi trường bụi. Vỏ kim loại và đai ốc đảm bảo lắp đặt chống rung.
Cylindrical sensor, angled optics

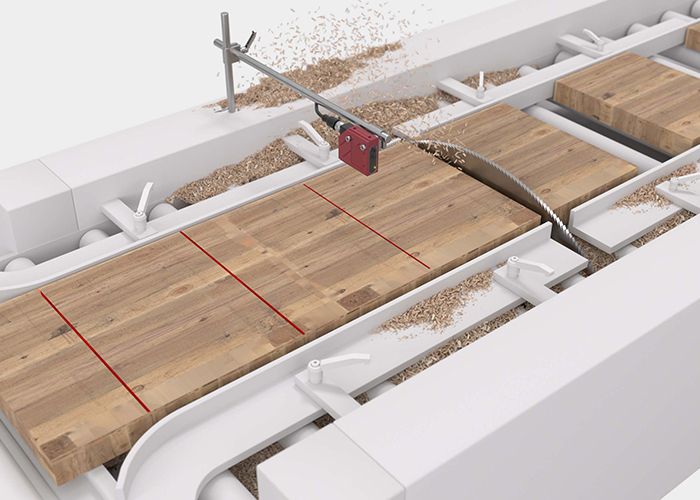

Phát hiện dấu hiệu & điều khiển cắt
Trong cưa tự động với nhiều loại gỗ khác nhau, dấu đánh theo màu xác định phải được phát hiện đáng tin cậy để cắt các chiều dài riêng lẻ theo yêu cầu.
Cảm biến huỳnh quang LRT8 phát hiện các "chất màu" nhất định trong dấu đánh trên bất kỳ bề mặt gỗ nào để điều khiển cưa, rất bền trước bẩn nhờ ánh sáng UV.
Luminescence sensor, UV light

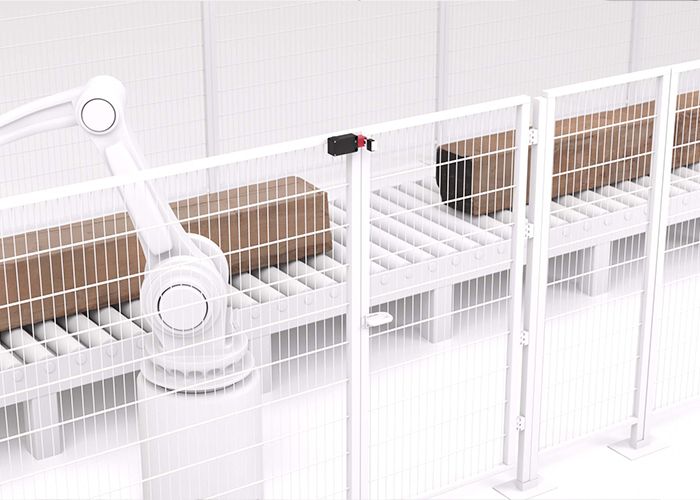

Khóa bảo vệ & giám sát cửa an toàn
Trạng thái các điểm ra vào hệ thống — ví dụ cửa bảo trì — phải được giám sát trong quá trình vận hành vì lý do an toàn lao động.
Công tắc và khóa bảo vệ nhỏ gọn series L100 hoặc phiên bản đặc biệt bền vững series L300 phù hợp cho bảo vệ cửa an toàn. Tất cả thiết bị khóa đều có đầu ra OSSD.
Guard interlocking, OSSD outputs

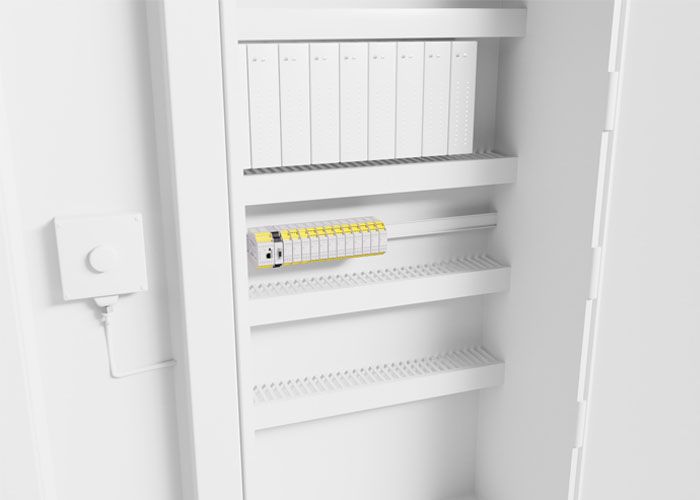

Hệ thống chức năng an toàn tích hợp
Các cảm biến an toàn được kết hợp để thực hiện chức năng an toàn tổng thể. Cần lựa chọn thiết bị chuyển mạch/relay an toàn phù hợp để kết nối toàn bộ hệ thống.
Relay an toàn chức năng cố định MSI-SR hoặc bộ điều khiển an toàn lập trình tự do MSI 400 với phần mềm lập trình trực quan — cung cấp giải pháp an toàn tùy chỉnh cho mọi quy mô nhà máy gỗ.
Safety relay & safety controller
Leuze trong ngành chế biến gỗ
Danh mục cảm biến toàn diện — từ phát hiện phôi đến bảo vệ an toàn tự động hóa
Tư vấn giải pháp cảm biến cho nhà máy gỗ của bạn
Đội ngũ kỹ thuật Leuze Việt Nam sẵn sàng hỗ trợ lựa chọn cảm biến phù hợp cho từng công đoạn chế biến gỗ — từ tư vấn đến lắp đặt và vận hành.
