Trong sản xuất cell pin (battery cell production) cho xe điện, toàn bộ quy trình vận hành trên hệ thống tự động hóa cao từ máy đơn lẻ đến dây chuyền liên kết trong gigafactory. Mục tiêu là đảm bảo process stability, product quality và production efficiency ở mức cao nhất. Giải pháp cảm biến Leuze — code readers, optical sensors, distance sensors, vision systems và safety sensors — đảm bảo tracking chính xác, kiểm soát coating/filling và an toàn toàn hệ thống.
🔋 Traceability xuyên suốt
Đọc DPM code trên từng cell, tracking qua mọi công đoạn
🎯 Kiểm soát vật liệu
Giám sát coating, đo đường kính cuộn, xác định mép film
⚗️ Giám sát filling
Kiểm tra vị trí cell và mức electrolyte chính xác
🛡️ An toàn khu vực
Safety light curtain, door monitoring và muting AGV
👉 Nếu bạn đang xây dựng hoặc vận hành gigafactory sản xuất cell pin, hãy liên hệ để được tư vấn giải pháp cảm biến tích hợp hoàn chỉnh.

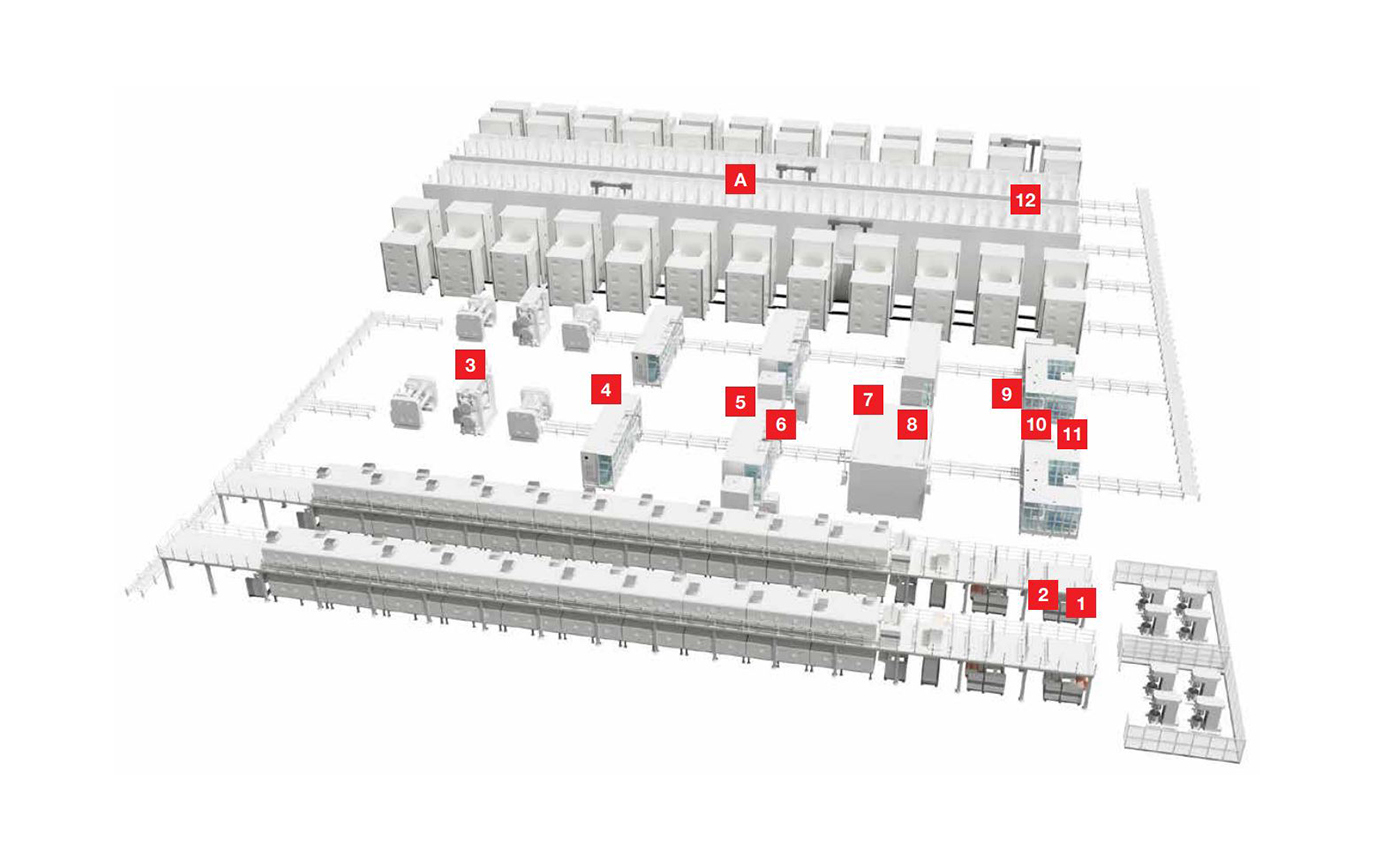

12 Giải pháp cảm biến cho Battery Cell Production

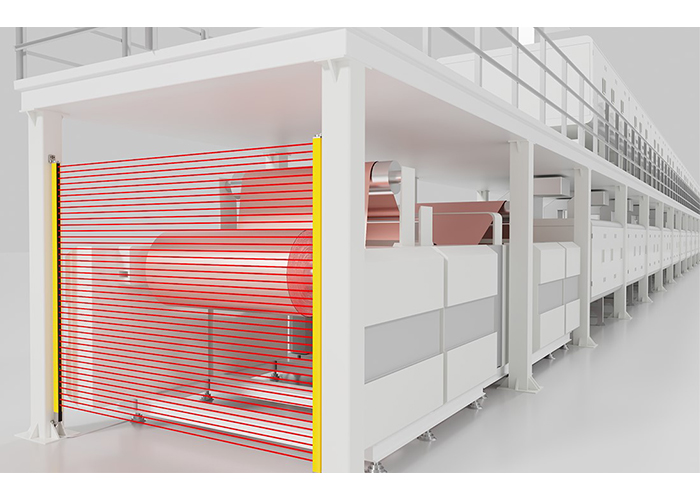

1. Bảo vệ khu coating (Access Guarding)
Yêu cầu
Bảo vệ khu vực nguy hiểm nhưng vẫn cho phép vật liệu electrode ra/vào dễ dàng mà không dừng máy.
Giải pháp
ELC 100 / MLC 500 safety light curtain hoặc MLD 500 với muting:
- Muting tự động cho phép cuộn vật liệu đi qua
- Dừng máy tức thì khi phát hiện người
- Đạt PLe / SIL3 — tiêu chuẩn safety cao nhất
👉 Đảm bảo safety và vận hành liên tục trong khu vực coating electrode.

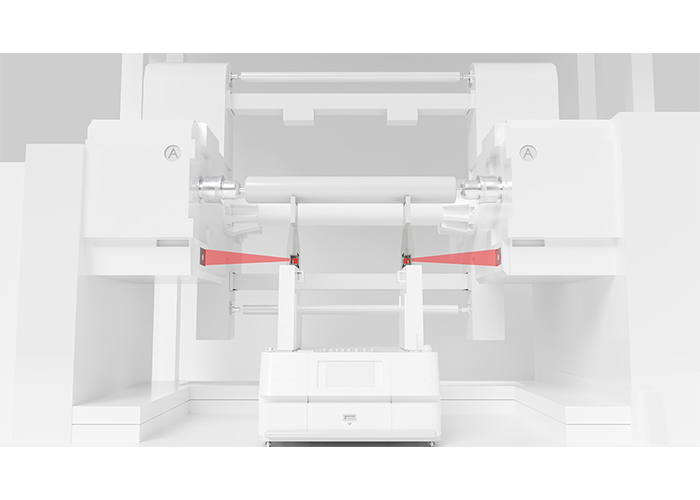

2. Định vị AGV chính xác (Fine Positioning AGV)
Yêu cầu
Định vị trục nâng của AGV chính xác khi transfer cuộn electrode giữa các công đoạn.
Giải pháp
IPS 200i smart camera:
- Độ chính xác định vị đến 0.1 mm
- Xử lý ảnh trực tiếp trên camera, không cần PC ngoài
- Phù hợp môi trường AGV di động
👉 Đảm bảo transfer cuộn electrode chính xác, không lệch vị trí gây hư hại.

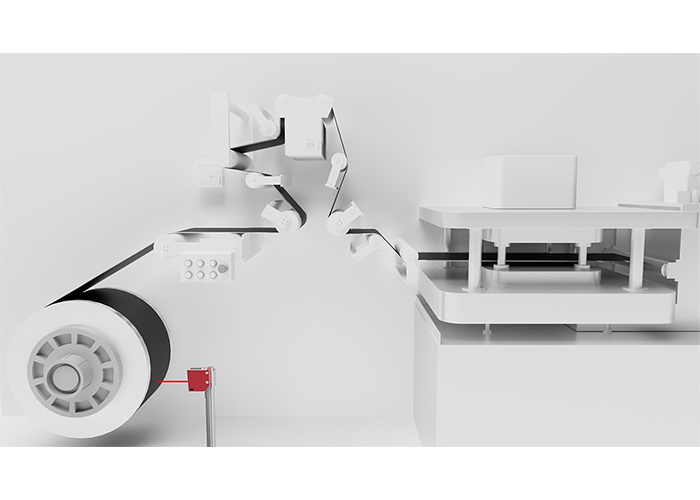

3. Đo đường kính cuộn (Roll Diameter Measurement)
Yêu cầu
Giám sát đường kính cuộn electrode film liên tục trong quá trình unwinding để điều chỉnh tốc độ.
Giải pháp
ODS 9 distance sensor:
- Đo khoảng cách với độ chính xác cao, output analog liên tục
- Tích hợp IO-Link để truyền dữ liệu đường kính real-time
- Hoạt động ổn định với film mỏng nhiều màu
👉 Đảm bảo điều khiển tốc độ unwinding ổn định, duy trì lực căng electrode đồng đều.

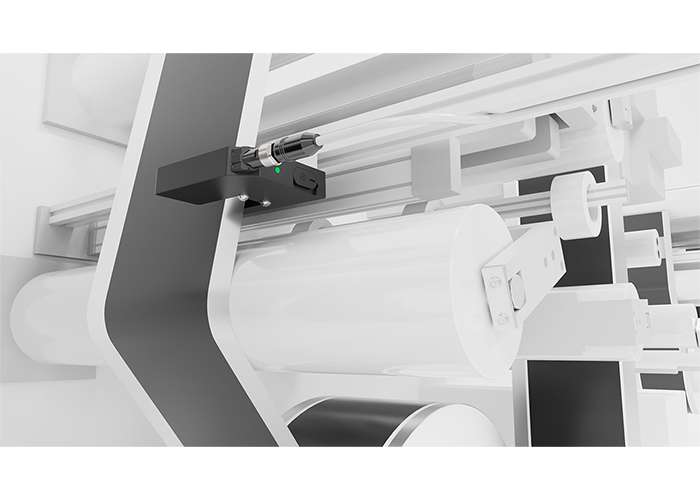

4. Xác định vị trí mép film (Edge Detection)
Yêu cầu
Xác định chính xác vị trí mép electrode film để điều khiển căn chỉnh và cắt đúng vị trí.
Giải pháp
GS754B CCD fork sensor:
- Độ phân giải cao, phát hiện mép film với độ lặp ±0.03 mm
- CCD technology hoạt động ổn định với film trong suốt và màu
- Thiết kế fork tiện lợi lắp trực tiếp trên đường film
👉 Đảm bảo chất lượng electrode — mép film thẳng, cắt đúng vị trí mọi thời điểm.

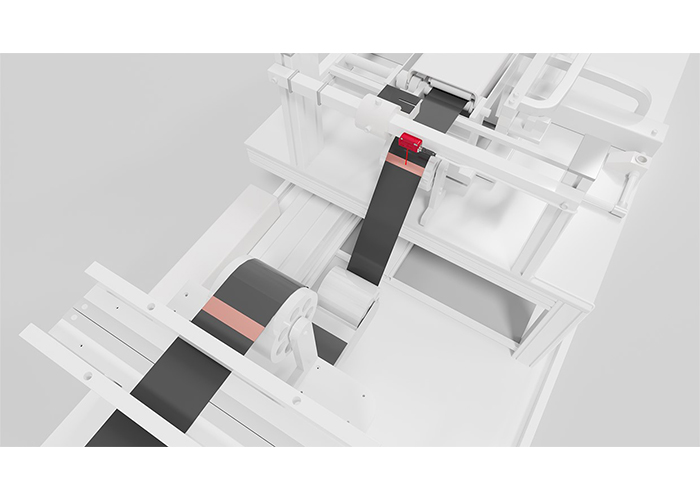

5. Phân biệt coating & film (Contrast Detection)
Yêu cầu
Phân biệt ranh giới giữa lớp coating và carrier film để điều khiển cắt đúng vị trí.
Giải pháp
KRT 3B contrast sensor:
- Teach-in đơn giản, tự động chọn LED màu tối ưu
- Phản hồi cực nhanh cho dây chuyền tốc độ cao
- Phát hiện ranh giới coating/film ổn định
👉 Detection chính xác ranh giới coating, đảm bảo cắt đúng vị trí mọi tốc độ.

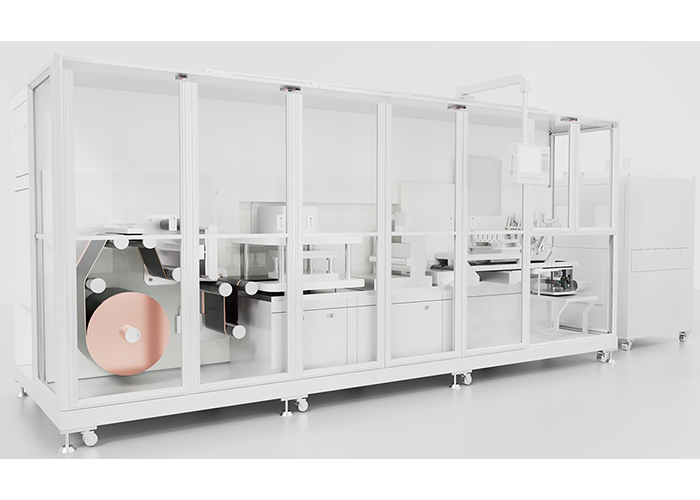

6. Giám sát cửa an toàn (Door Monitoring)
Yêu cầu
Khóa cửa an toàn khi máy chưa dừng hoàn toàn, ngăn truy cập vào khu vực nguy hiểm.
Giải pháp
L series safety switch với locking và RFID:
- Khóa cơ học giữ cửa đóng khi máy đang chạy
- RFID coding unique chống bypass trái phép
- Nhiều cấp safety từ PLc đến PLe theo yêu cầu
👉 Đảm bảo an toàn vận hành, không ai vào được khu vực nguy hiểm khi máy chưa dừng hẳn.

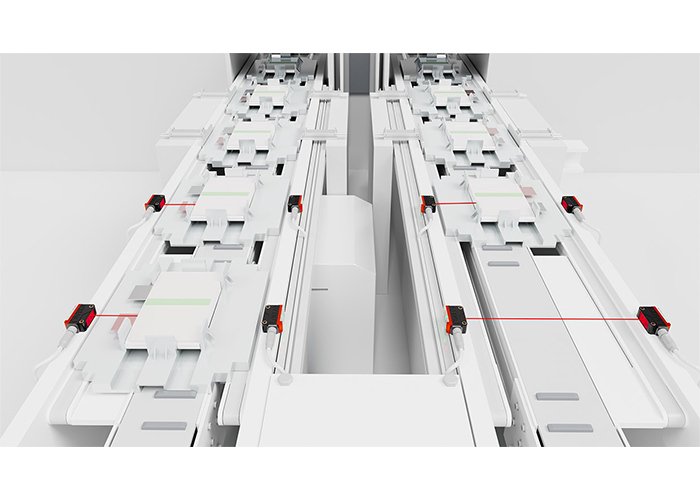

7. Kiểm tra cell trên carrier (Presence Control)
Yêu cầu
Xác nhận sự hiện diện của cell pin trên carrier trong không gian lắp đặt hạn chế.
Giải pháp
Series 5B optical sensors:
- Thiết kế nhỏ gọn, lắp vào mọi vị trí hẹp
- Phát hiện ổn định với bề mặt kim loại phản xạ
- Switching frequency cao cho dây chuyền tốc độ cao
👉 Detection ổn định từng cell trên carrier, đảm bảo không bỏ sót vị trí nào.

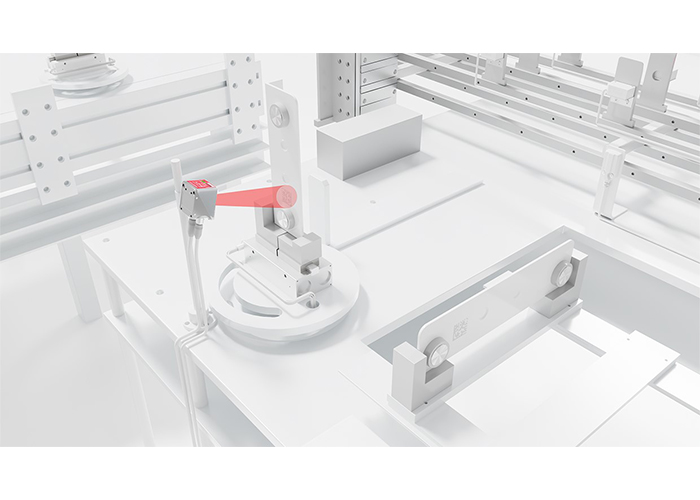

8. Đọc mã 2D trên cell (DPM Code Reading)
Yêu cầu
Đọc mã Data Matrix khắc laser trực tiếp trên nắp cell pin khi di chuyển trên dây chuyền.
Giải pháp
DCR 200i code reader:
- Đọc DPM (Direct Part Mark) trên bề mặt kim loại
- Nhiều interface: Industrial Ethernet, fieldbus
- Tốc độ scan cao, không cần dừng dây chuyền
👉 Đảm bảo traceability đầy đủ từng cell, tracking xuyên suốt qua mọi công đoạn gigafactory.

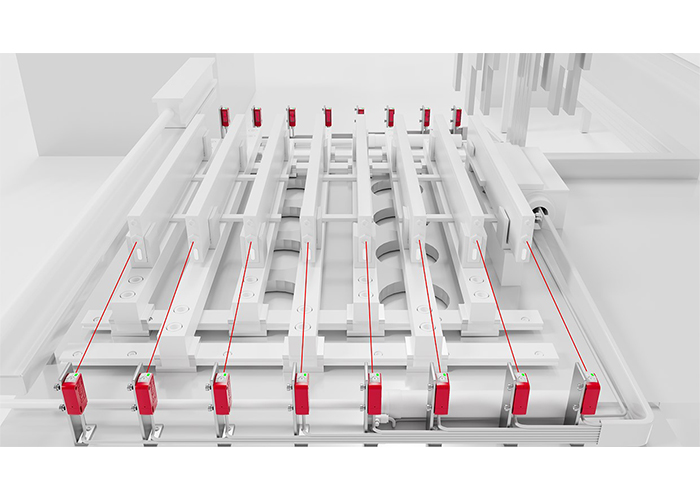

9. Kiểm tra vị trí cell (Presence Before Filling)
Yêu cầu
Xác nhận chính xác vị trí cell trước khi bơm electrolyte để tránh lãng phí và lỗi filling.
Giải pháp
Series 3C laser sensors:
- Laser spot nhỏ phát hiện cell chính xác
- Chống nhiễu ánh sáng môi trường mạnh
- Phù hợp không gian chật hẹp của filling station
👉 Đảm bảo process filling chính xác, không bơm electrolyte vào vị trí trống.

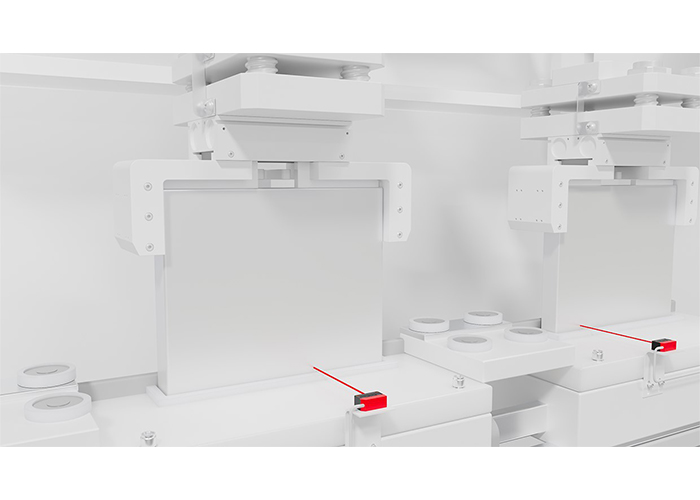

10. Kiểm tra cell tại filling station
Yêu cầu
Phát hiện cell pin với bề mặt kim loại phản xạ cao tại trạm filling electrolyte.
Giải pháp
PRK 5B retro-reflective sensor:
- Light spot đồng đều, không bị false trigger bởi bề mặt kim loại
- Thiết kế nhỏ gọn Series 5 phù hợp không gian hẹp
- Hoạt động ổn định trong môi trường electrolyte
👉 Detection ổn định với bề mặt kim loại bóng, không false trigger trong filling station.

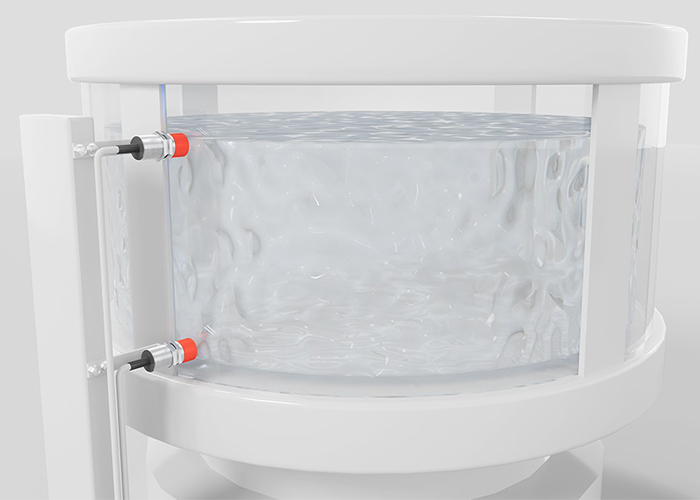

11. Giám sát mức electrolyte (Fill Level Monitoring)
Yêu cầu
Đo mức chất lỏng electrolyte trong container từ bên ngoài mà không tiếp xúc trực tiếp.
Giải pháp
LCS capacitive sensor với IO-Link:
- Đo xuyên qua thành container nhựa hoặc thủy tinh
- Không tiếp xúc — an toàn với electrolyte hóa chất
- IO-Link truyền giá trị mức liên tục về PLC
👉 Giám sát mức electrolyte không tiếp xúc, an toàn và chính xác cho môi trường hóa chất.

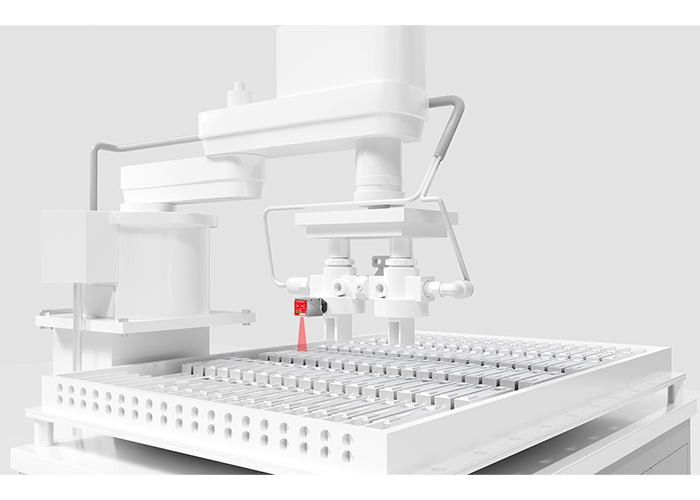

12. Đọc mã traceability cuối (Final Code Reading)
Yêu cầu
Đọc và xác minh dữ liệu trước khi cell chuyển sang bước tiếp theo để đảm bảo traceability xuyên suốt.
Giải pháp
DCR 200i code reader:
- Tốc độ scan cao, đọc được mọi code trên dây chuyền nhanh
- Xác minh mã trước khi cell vào bước tiếp theo
- Kết nối MES/ERP để cập nhật trạng thái cell real-time
👉 Đảm bảo dữ liệu traceability xuyên suốt từ electrode đến cell hoàn chỉnh trong gigafactory.
🚀 Sẵn sàng tối ưu sản xuất cell pin cho xe điện?
Với hơn 70 năm kinh nghiệm, Leuze cung cấp giải pháp cảm biến toàn diện cho gigafactory — từ edge detection electrode đến DPM traceability và safety AGV.
🔋 Traceability đầy đủ
DPM code reading từng cell qua mọi công đoạn
🎯 Process chính xác
Coating, filling và edge detection độ chính xác cao
🛡️ Safety PLe
Bảo vệ khu vực, door monitoring đạt tiêu chuẩn cao nhất
🔧 Hỗ trợ 24/7
Đội ngũ kỹ thuật Leuze tư vấn và tích hợp hệ thống
