Bảo vệ thông minh từng làn — không cần cảm biến kích hoạt phụ
Trong các nhà máy sản xuất và logistics hiện đại, hệ thống vận chuyển đa làn song song cho phép nhiều loại sản phẩm di chuyển đồng thời trên cùng một cụm băng tải. Tuy nhiên, khi pallet hoặc hàng hóa cần đi qua vùng bảo vệ, hệ thống an toàn phải đủ thông minh để chỉ mở đúng làn cần thiết — không làm gián đoạn các làn khác đang hoạt động.

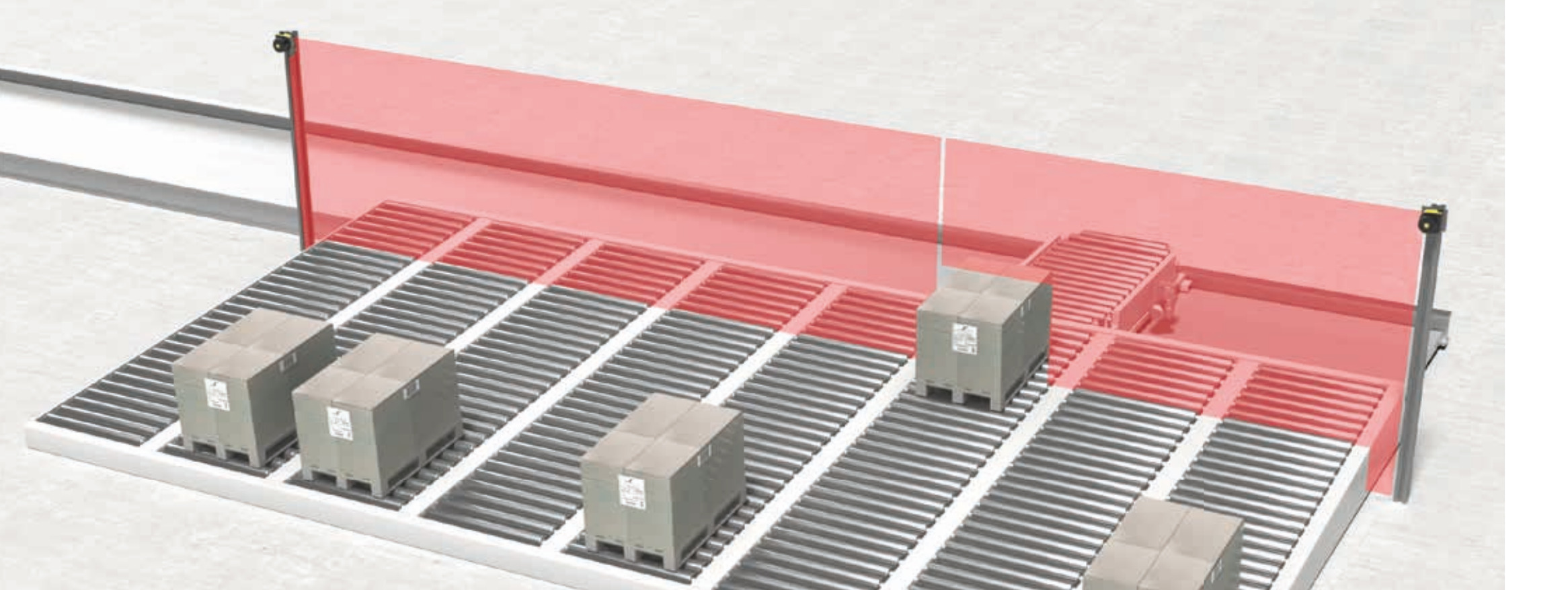

Giải pháp của Leuze sử dụng hai scanner an toàn RSL 400 định hướng theo chiều đứng tạo thành trường bảo vệ trải rộng toàn bộ chiều ngang của cụm băng tải. Khi PLC gửi tín hiệu cho phép trước khi pallet đến, hệ thống tự động mở cửa sổ bảo vệ đúng kích thước tại đúng vị trí làn đó — tất cả các làn khác vẫn được bảo vệ toàn thời gian.
Không cần lắp thêm cảm biến kích hoạt riêng lẻ cho từng làn — giảm chi phí đầu tư, đơn giản hóa vận hành và giảm thiểu nguồn gây lỗi trong hệ thống.
Yêu cầu & Giải pháp
Yêu cầu đặt ra
- Bảo vệ toàn bộ khu vực lối vào cụm băng tải đa làn song song
- Chỉ mở đúng làn cần vận chuyển, không ảnh hưởng các làn còn lại
- Không lắp thêm thiết bị cảm biến kích hoạt riêng lẻ tốn kém
- Đáp ứng tiêu chuẩn an toàn máy PL d (EN ISO 13849-1) / SIL CL 2 (IEC 62061)
- Hỗ trợ hệ thống có đến 10 làn, chiều rộng tổng thể đến 9m
Giải pháp Leuze
- Hai RSL 400 định hướng đứng — trường bảo vệ trải ngang toàn bộ chiều rộng
- Bộ điều khiển an toàn MSI 400 nhận tín hiệu PLC và kích hoạt cửa sổ theo làn
- Cửa sổ bảo vệ được định nghĩa trước theo kích thước từng làn
- Tín hiệu cho phép từ PLC gửi đúng trước khi pallet chạm vào vùng bảo vệ
- Trường bảo vệ tự reset sau khi pallet đi qua, không cần tác động thủ công
RSL 400 sử dụng tính năng Protective Field Switching của MSI 400 để chỉ tắt vùng quét tương ứng đúng một làn khi có tín hiệu từ PLC — phần còn lại của trường bảo vệ vẫn hoạt động hoàn toàn. Sau khi pallet qua, trường bảo vệ đầy đủ được khôi phục tự động. Không cần muting, không cần cảm biến phụ — đơn giản hơn, an toàn hơn.
- Cần 4 cảm biến muting/làn để kích hoạt tắt vùng bảo vệ
- Tắt toàn bộ trường bảo vệ trong lúc vận chuyển
- Thiết bị nhiều → chi phí cao, lỗi phức tạp hơn
- Chỉ cần 2 scanner cho toàn bộ cụm băng tải đa làn
- Chỉ mở đúng cửa sổ nhỏ tại làn cần — làn khác vẫn bảo vệ
- Tín hiệu PLC trực tiếp → ít thiết bị, ít lỗi hơn
Nguyên lý hoạt động
Hệ thống điều khiển cấp cao (PLC/SCADA) xác định pallet đang di chuyển đến làn nào và gửi tín hiệu cho phép đến bộ điều khiển an toàn MSI 400 trước khi pallet đến vùng bảo vệ.
Bộ điều khiển MSI 400 chuyển trường bảo vệ của RSL 400 sang cấu hình tương ứng: chỉ mở cửa sổ đúng kích thước làn đó — toàn bộ phần còn lại của trường bảo vệ vẫn hoạt động đầy đủ.
Pallet di chuyển qua cửa sổ bảo vệ đã mở. Trong suốt thời gian này, các làn còn lại được bảo vệ hoàn toàn. Nếu có người xâm nhập vào làn khác, hệ thống vẫn dừng khẩn cấp ngay lập tức.
Sau khi pallet qua hoàn toàn, MSI 400 tự động chuyển RSL 400 về trạng thái trường bảo vệ đầy đủ — không cần thao tác thủ công, không gây gián đoạn chu kỳ sản xuất.
Lợi ích nổi bật
- Không cần cảm biến kích hoạt phụ — tín hiệu PLC trực tiếp thay thế hoàn toàn cảm biến muting truyền thống
- Bảo vệ riêng biệt từng làn — chỉ làn đang vận chuyển được mở; các làn khác bảo vệ liên tục
- Hỗ trợ đến 10 làn, rộng đến 9m — một cụm 2 scanner RSL 400 đáp ứng toàn bộ
- Lắp đặt đơn giản — ít thiết bị hơn, giảm thời gian tích hợp và bảo trì
- Đáp ứng PL d / SIL CL 2 — phù hợp cho hầu hết ứng dụng công nghiệp có yêu cầu an toàn cao
- Tương thích máy chủ MES/SCADA — tích hợp trực tiếp qua I/O an toàn của MSI 400
- Không gian lắp đặt tối thiểu — hai scanner gọn nhỏ thay thế hàng chục cảm biến phụ
Thành phần hệ thống
| Thiết bị | Model | Chức năng |
|---|---|---|
| Safety laser scanner | RSL 400 | Tạo trường bảo vệ theo chiều đứng trải ngang toàn bộ băng tải; hỗ trợ chuyển đổi trường bảo vệ theo làn |
| Bộ điều khiển an toàn | MSI 400 | Nhận tín hiệu PLC, điều phối chuyển đổi trường bảo vệ theo làn, xử lý logic an toàn toàn hệ thống |
| Hệ thống điều khiển cấp cao | PLC (Siemens SIMATIC S7 hoặc tương đương) | Gửi tín hiệu cho phép đến MSI 400 trước khi pallet đến vùng bảo vệ, điều phối luồng vận chuyển đa làn |
| Kết nối hệ thống | I/O an toàn | Kết nối RSL 400 ↔ MSI 400 ↔ PLC, truyền tín hiệu dừng khẩn cấp và tín hiệu cho phép theo làn |
Giải pháp an toàn hoàn chỉnh từ Leuze
Với hơn 35 năm kinh nghiệm trong lĩnh vực an toàn máy móc, Leuze cung cấp giải pháp bảo vệ hệ thống vận chuyển đa làn đã được kiểm chứng tại nhiều nhà máy sản xuất và trung tâm logistics trên toàn thế giới. Từ tư vấn thiết kế, lắp đặt, đến hỗ trợ kỹ thuật sau bán hàng — chúng tôi đồng hành cùng khách hàng trong suốt vòng đời thiết bị.
