Industrial Ethernet — PROFINET, EtherNet/IP, EtherCAT cho Tự Động Hóa

Industrial Ethernet — Truyền thông thời gian thực cho nhà máy hiện đại

Industrial Ethernet mang băng thông và tốc độ của mạng Ethernet tiêu chuẩn vào môi trường công nghiệp khắc nghiệt — với độ trễ xác định, khả năng chẩn đoán đầy đủ và tích hợp trực tiếp vào hạ tầng IT doanh nghiệp. Thiết bị Leuze hỗ trợ đầy đủ các giao thức Industrial Ethernet hàng đầu, đảm bảo tích hợp dễ dàng vào mọi hệ thống điều khiển.

Tại sao Industrial Ethernet thay thế fieldbus truyền thống?

Industrial Ethernet vượt trội so với các giao thức fieldbus cũ (Profibus, DeviceNet, CANopen) trên mọi phương diện quan trọng:

Với Industrial Ethernet, dữ liệu từ cảm biến có thể đi thẳng từ cấp trường lên MES, ERP và cloud — không cần gateway chuyển đổi giao thức.

PROFINET — Giao thức số 1 trong tự động hóa

PROFINET (Process Field Network) là giao thức Industrial Ethernet phổ biến nhất thế giới, chuẩn mở của tổ chức PROFIBUS & PROFINET International (PI). Được sử dụng rộng rãi với PLC Siemens và các hệ thống tương thích.

Hai chế độ PROFINET:

• RT (Real-Time): Chu kỳ truyền 1–10 ms — phù hợp hầu hết ứng dụng tự động hóa tiêu chuẩn
• IRT (Isochronous Real-Time): Chu kỳ < 1 ms — dành cho motion control đòi hỏi đồng bộ chính xác cao

Ứng dụng thực tế với Leuze: Barcode reader BCL, safety laser scanner RSL, optical data transmission DDLS và camera-based code reader DCR đều hỗ trợ PROFINET — tích hợp trực tiếp vào TIA Portal mà không cần cấu hình phức tạp.

EtherNet/IP — Chuẩn mạnh của Rockwell Automation

EtherNet/IP (Ethernet Industrial Protocol) dựa trên CIP (Common Industrial Protocol) — chuẩn mở của ODVA, được phát triển và phổ biến rộng rãi bởi Rockwell Automation (Allen-Bradley).

Đặc điểm nổi bật:

• Sử dụng phổ biến ở Bắc Mỹ, Nhật Bản và các nhà máy hệ Allen-Bradley toàn cầu
• CIP cho phép truy cập đồng nhất vào dữ liệu quá trình, cấu hình và chẩn đoán
• Hỗ trợ CIP Safety cho các ứng dụng an toàn chức năng (functional safety)
• Tương thích đầy đủ với Studio 5000 Logix Designer

EtherCAT — Hiệu suất thời gian thực tối đa

EtherCAT (Ethernet for Control Automation Technology) do Beckhoff phát triển, cung cấp hiệu suất thời gian thực vượt trội so với mọi giao thức Industrial Ethernet khác.

Thông số hiệu suất:

• Chu kỳ truyền < 100 µs với 100 nút trong mạng
• Jitter < 1 µs — đồng bộ phần cứng chính xác tuyệt đối
• Topology linh hoạt: line, tree, star, hot-connect

Ứng dụng lý tưởng: Drive control, motion control đa trục, robotics, máy CNC — bất kỳ ứng dụng nào yêu cầu đồng bộ chính xác giữa nhiều thiết bị.

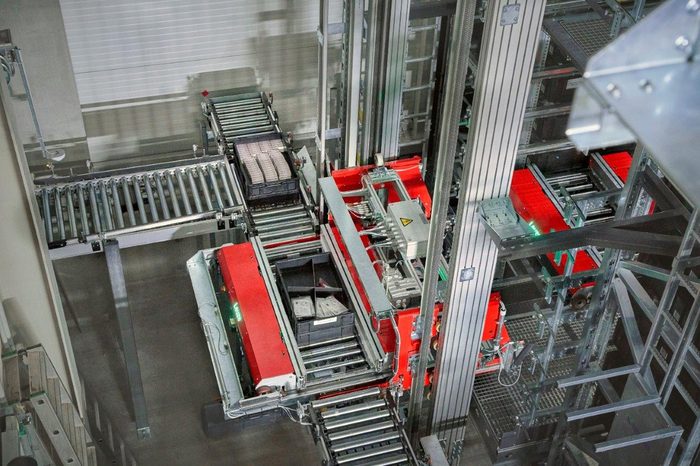

Ứng dụng thực tế — Kho tự động AKL

Trong hệ thống kho tự động (AKL — Automated Small Parts Warehouse), Industrial Ethernet là xương sống kết nối:

• Barcode readers BCL tại mỗi vị trí lấy/để hàng giao tiếp qua PROFINET
• Dữ liệu nhận dạng pallet và container được truyền thời gian thực đến WMS (Warehouse Management System)
• Chẩn đoán từ xa giúp phát hiện sự cố thiết bị trước khi gây gián đoạn vận hành

Chẩn đoán nâng cao và bảo trì dự đoán

Industrial Ethernet cho phép khai thác đầy đủ khả năng chẩn đoán từ thiết bị Leuze:

• Topology discovery: Tự động phát hiện và lập bản đồ cấu trúc mạng
• Port statistics: Theo dõi lỗi truyền thông, mất gói, tải mạng theo thời gian thực
• Device diagnostics: Nhiệt độ, điện áp, số chu kỳ hoạt động — nền tảng cho predictive maintenance
• LLDP: Nhận dạng thiết bị láng giềng trong mạng

Kết hợp với OPC UA (Kênh 2) theo nguyên lý Dual Channel, dữ liệu chẩn đoán có thể được đẩy lên cloud để phân tích và lập kế hoạch bảo trì tập trung.
