Dual Channel — Nguyên Lý Hai Kênh Dữ Liệu cho Industry 4.0
Nguyên lý Dual Channel của Leuze truyền dữ liệu điều khiển thời gian thực qua kênh 1, đồng thời giám sát và phân tích máy móc qua kênh 2 — nền tảng cho condition monitoring và predictive maintenance.
Dual Channel — Hai kênh dữ liệu song song cho nhà máy thông minh
Industry 4.0 và IIoT đặt ra yêu cầu mới: dữ liệu từ cảm biến không chỉ phục vụ điều khiển tức thời mà còn cần sẵn sàng cho giám sát, phân tích và tối ưu hóa quy trình. Nguyên lý Dual Channel của Leuze giải quyết chính xác bài toán này với kiến trúc hai kênh song song, hoàn toàn độc lập.
Industry 4.0 đòi hỏi điều gì từ cảm biến?
Ý tưởng cốt lõi của Industry 4.0 là chuẩn hóa dữ liệu và trao đổi dữ liệu xuyên suốt mọi ranh giới hệ thống, lên đến tận cloud. Phần lớn dữ liệu này được tạo ra từ cảm biến — thiết bị ghi nhận biến số quá trình và truyền về hệ thống điều khiển qua interface.
Ngoài điều khiển quá trình, Industry 4.0 yêu cầu thêm: thay đổi recipe, format changeover, condition monitoring và predictive maintenance. Dữ liệu này được thu thập từ nhiều nguồn, tổng hợp tại cloud — không cần tốc độ cao nhưng cần khối lượng lớn và độ tin cậy.

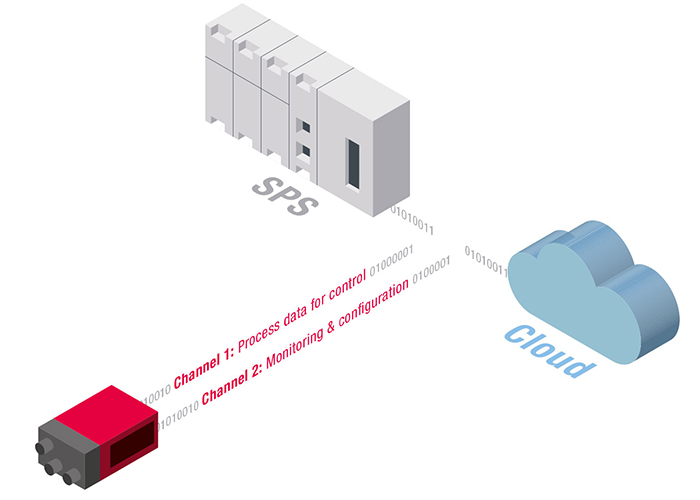

Nguyên lý Dual Channel hoạt động như thế nào?
Leuze tối ưu hóa đặc tính truyền thông kép này bằng nguyên lý Dual Channel:
| Kênh 1 | Kênh 2 | |
|---|---|---|
| Mục đích | Điều khiển quá trình | Giám sát & phân tích |
| Yêu cầu | Thời gian thực | Không thời gian thực |
| Giao thức | IO-Link / Fieldbus | OPC UA / Ethernet |
| Đích đến | PLC / Controller | Cloud / MES / Analytics |
Nguyên lý này áp dụng thống nhất cho mọi cảm biến có interface — từ switching sensor đơn giản đến barcode reader và camera system phức tạp.

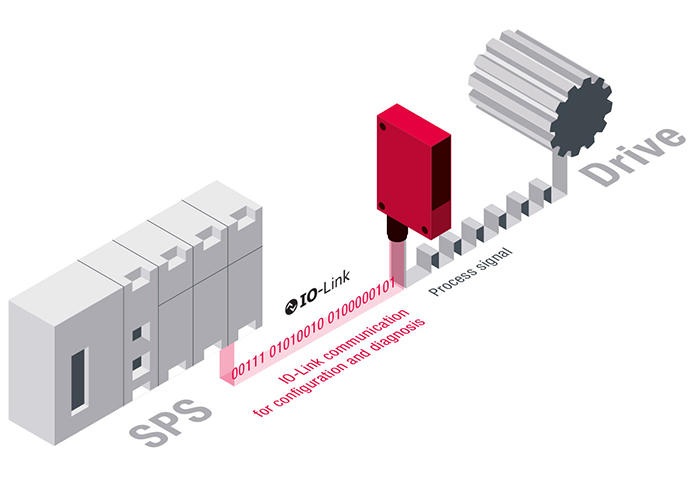

Ứng dụng thực tế: Cảm biến contrast KRT 18B
Trong máy đóng gói tốc độ cao, cảm biến contrast KRT 18B xác định vị trí cut mark chính xác. Chất lượng đóng gói phụ thuộc vào tốc độ phản hồi — switching output cần kết nối trực tiếp với actuator, không qua controller.
Đồng thời, IO-Link interface (Kênh 2) cho phép:
- Giám sát process value và function reserve
- Thực hiện configuration từ xa
- Hỗ trợ thay đổi recipe và format changeover
— mà không làm ảnh hưởng đến kênh điều khiển chính.

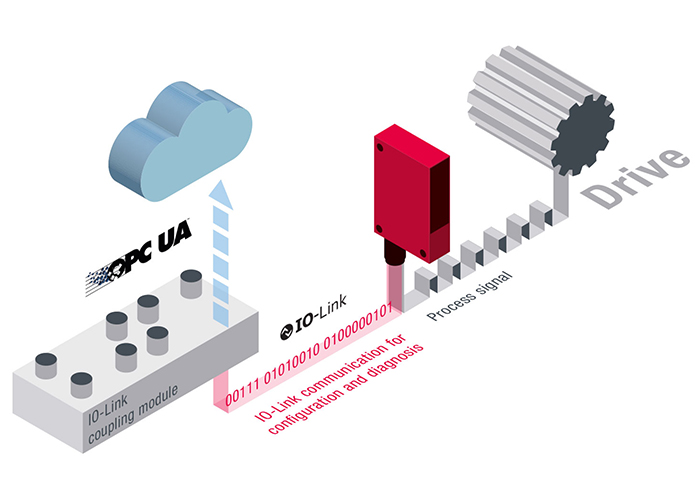

Kết nối cloud qua Dual Channel
Thay vì kết nối IO-Link với PLC, kết nối với IO-Link coupling module có OPC UA — sau đó lên cloud qua IoT Edge Gateway. Dữ liệu trạng thái, cảnh báo và thông số vận hành có thể theo dõi và xử lý trên quy mô toàn cầu.

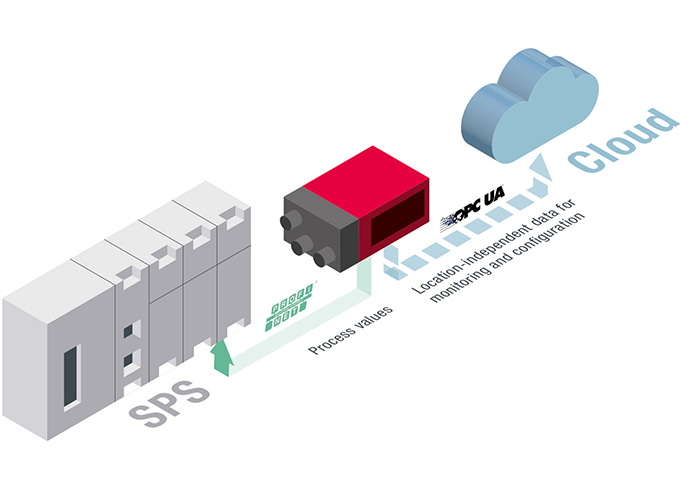

Dual Channel với cảm biến phức tạp hơn
Với barcode reader, camera hay positioning sensor, Dual Channel hoạt động ở cấp độ Ethernet:
- Kênh 1 — PROFINET / EtherNet/IP / EtherCAT: Truyền process data thời gian thực đến PLC
- Kênh 2 — OPC UA: Ghi nhận alarm, trạng thái thiết bị, dữ liệu chất lượng tập trung và chuẩn hóa
Lợi ích của Dual Channel trong thực tế
| Lợi ích | Tác động thực tế |
|---|---|
| Điều khiển không bị gián đoạn | Kênh 2 hoàn toàn độc lập, không ảnh hưởng kênh 1 |
| Condition monitoring liên tục | Giám sát 24/7 không cần dừng sản xuất |
| Predictive maintenance | Phát hiện suy giảm sớm, tránh downtime ngoài kế hoạch |
| Tích hợp cloud dễ dàng | OPC UA sẵn có, không cần middleware bổ sung |
| Chuẩn hóa toàn hệ thống | Một nguyên lý áp dụng cho mọi loại cảm biến Leuze |
